Как работал автомат с газировкой

Помните этот звук? Глухой удар монеты о металлический желоб, шипение пены и тяжелая струя, бьющая в граненый стакан. Советский автомат с газировкой — это не просто торговая точка, это настоящее инженерное чудо, которое работало в дождь, снег и тридцатиградусную жару, часто вообще без электричества.

Как ему это удавалось? Почему газировка стоила именно 3 копейки, зачем на кране была «звездочка» и почему сегодняшняя кола не сравнится с тем самым «Буратино»? Давайте разберем автомат по винтикам и шестеренкам.

Интересный факт: В 1970-х годах в СССР работало более 150 000 таких автоматов. Это была самая крупная сеть по продаже напитков в мире, работающая на чистой гидравлике.

Устройство и принцип работы: физика вместо микросхем

Сердце автомата — это не компьютер, а точная механика и закон сообщающихся сосудов. Электричество использовалось разве что в холодильном агрегате (и то не везде), а сам процесс налива запускался силой городского водопровода.

Главные части автомата (изнутри)

Чтобы понять, как все работало, представим, что мы открыли заднюю дверцу агрегата. Что мы там видим?

1. Сатуратор. Самый тяжелый и толстостенный баллон. Сюда под давлением поступала обычная вода из трубы, и сюда же из баллона подавался углекислый газ (CO₂). Именно здесь рождались пузырьки.
2. Бочка с сиропом. Большая белая емкость (обычно на 20-30 литров) с концентрированной сладкой жидкостью.
3. Стеклянный дозатор (помпа). Самая точная деталь. Маленький цилиндр с поршнем, который отмерял ровно одну порцию сиропа.
4. Монетоприемник. Лабиринт из металлических пластин и калибровочных отверстий.
5. Кран со «звездочкой». То самое место, откуда лилась вода.

Важное замечание: Вода в автомат подавалась из обычного городского водопровода под давлением 2–2,5 атмосферы. Если напор воды в трубах падал, автомат переставал работать.

Механический монетоприемник: как автомат отличал 3 копейки от фальшивки

Это отдельный шедевр инженерной мысли. Автомат обманывали часто: кидали 1 копейку, просверленные монетки на леске («удочка»), шайбы. Но конструкция была хитрая.

Вот как проходила проверка монеты:

1. Калибровка по размеру. Монета катилась по наклонному желобу. В желобе была прорезь. 1 копейка (15 мм) проваливалась в прорезь и выкатывалась в окошко возврата. 2 копейки (18 мм) тоже иногда застревали. А вот 3 копейки (22 мм) и 5 копеек (25 мм) проходили дальше.
2. Проверка на магнитноть. На пути стоял магнитный стопор. Латунные 3 копейки проходили, а железный кружок — прилипал.
3. Взвешивание (рычаг-балансир). Монета падала на площадку, которая была откалибрована под вес ровно 3 грамма. Тяжелая пятикопеечная монета площадку не перевешивала и тоже уходила в возврат.

Только пройдя все три теста, монета толкала рычаг, разблокируя кран на одно нажатие.

Рождение порции: как сироп встречался с водой

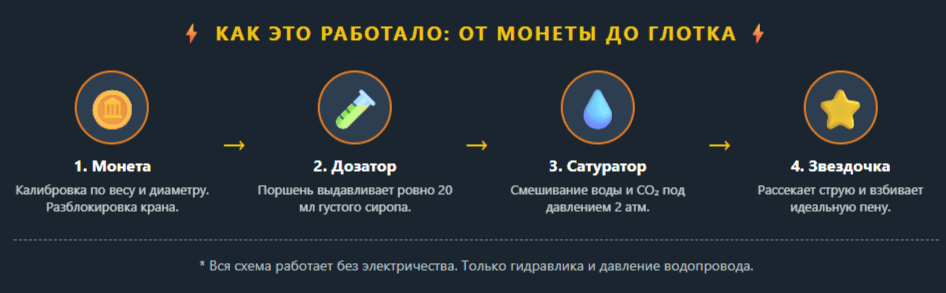

Когда вы нажимали на кран, происходило два одновременных действия. Вот они, шаг за шагом.

Точная доза сиропа (Секрет за 3 копейки)

Внутри корпуса стоял стеклянный дозатор. Принцип его работы похож на медицинский шприц:

• Когда вы опускали монету и нажимали на рычаг крана, металлическая тяга толкала поршень внутри этого стеклянного цилиндра вниз.
• Сколько толкал? Ровно 18-20 мл. Этого было достаточно, чтобы стакан сладкой воды имел насыщенный цвет и вкус, но при этом сиропа хватало на сотни порций.
• Когда вы отпускали кран, пружина возвращала поршень на место. При этом в цилиндре создавалось разрежение, и он засасывал новую порцию сиропа из бочки, готовясь к следующему покупателю.

Почему сироп лился первым? Конструкция рычагов была сделана так, что поршень сиропа срабатывал на долю секунды раньше, чем клапан воды. Благодаря этому сироп оказывался на дне стакана, а мощная струя воды его идеально размешивала, создавая пену.

Насыщение воды газом (Сатурация)

Просто смешать воду с газом недостаточно. Нужно, чтобы газ «растворился» в воде под давлением.

• Внутри автомата стоял сатуратор — прочный стальной баллон.
• В него постоянно поступала холодная вода и газ из тяжелого баллона с CO₂ (который меняли раз в несколько дней).
• Из-за высокого давления газ буквально «вбивался» в молекулы воды.
• Когда вы открывали кран, давление резко падало, и газ начинал стремительно выделяться обратно. Именно поэтому газировка была резкой, щиплющей язык и нос, не то что нынешняя «выдохшаяся» бутылочная вода.

Загадочная «звездочка» на кране

Многие помнят эту металлическую насадку с прорезями, похожую на цветок или звезду. Её предназначение часто неверно трактуют (мол, «чтобы мыть стакан»). На самом деле у неё три важнейшие функции:

1. Рассекатель потока. Вода в магистрали шла под очень сильным давлением. Если бы она била одной прямой струей, она либо выбила бы стакан из рук, либо расплескала бы всё содержимое по рубашке. Звездочка разбивала струю на множество мелких, «мягких» струек.
2. Миксер (смешивание). Струйки, проходя через отверстия звездочки, завихрялись и автоматически перемешивали сироп на дне с газировкой. Ложечка была не нужна.
3. Пенообразование. Завихрение воды с газом на выходе давало ту самую высокую и стойкую белую пену, которая была визитной карточкой уличной газировки.

Рецептура: почему та газировка была вкуснее?

Вкус — это не только химия, но и психология. Однако различия с современными напитками колоссальные.

Состав сиропа: что заливали в бочку?

На заводы безалкогольных напитков поступали огромные металлические бочки с концентратом. Состав на этикетке был прост и даже пугал своей натуральностью по нынешним меркам:

• Сахарный сироп. Очень много сахара. Это был не химический подсластитель (аспартам или ацесульфам калия, как сейчас), а самый обычный свекловичный или тростниковый сахар.
• Лимонная кислота. Для кислинки.
• Натуральные ароматизаторы (эссенции). Грушевая эссенция для «Дюшеса», композиция масел (лимон, мандарин, ванилин) для «Буратино» и «Крем-соды».

Почему нельзя повторить вкус дома? Секрет в концентрации сахара. В бочке сироп был настолько густой, что бактерии в нем не размножались (это был естественный консервант). Разбавив его водой 1:5 или 1:6, вы получали напиток с насыщенностью, недостижимой для современных «лайтов».

Популярные вкусы из автомата

• «Грушевый» (Дюшес). Самый распространенный. Янтарно-желтый, с характерным «леденцовым» ароматом груши.
• «Крем-сода». Прозрачный, с ванильно-сливочным послевкусием. Очень ценился за необычный аромат.
• «Буратино». Золотистый, с букетом цитрусовых. Самый «праздничный» вкус.
• «Тархун». Изумрудно-зеленый, травяной, на любителя.

Обслуживание и бытовые детали

Как мыли стаканы?

Это самый частый вопрос у современных санитарных врачей. В автомате стояла решетка-мойка.

• Вы переворачивали использованный стакан вверх дном на специальные штыри с отверстиями.
• Нажимали на рычаг мойки — снизу били струи чистой воды, ополаскивая стакан снаружи и внутри.
• Потом стакан стряхивали и ставили под кран с сиропом.

Да, с точки зрения сегодняшней гигиены это ужасно (вирусы таким способом не убить). Но закаленный советский желудок с этим справлялся.

Куда девались деньги?

Два-три раза в неделю приезжал инкассатор с большим ключом. Он открывал нижний железный ящик, выгребал оттуда многокилограммовую гору мелочи и ссыпал в мешок. В народе ходили байки, что монеты там окислялись и зеленели от сырости и сиропа, пролитого в щель.

Автомат с газировкой — это гениальное сочетание простоты и надежности. Он не зависел от розетки, не требовал программистов и работал десятилетиями. Сегодня эти агрегаты можно встретить только в музеях СССР или в частных коллекциях ретро-энтузиастов. Но когда мы покупаем пластиковую бутылку сладкой воды, мы все равно невольно сравниваем её с той самой колючей, холодной газировкой из граненого стакана, налитой роботом из прошлого под шипение и звон трех копеек.
